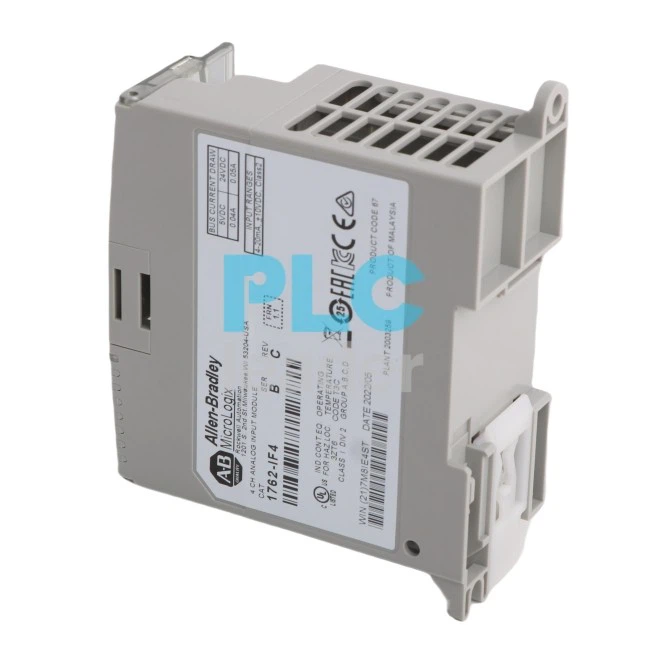

1762- IF4 Allen Bradley Micrologix 4 точки Аналогов входен модул



Преглед



The1762- if4е Allen-Bradley Micrologix 1200 с аналогов входен модул 4- канал/напрежение. Той има конвертор на делта-сигма и 4 диференциални (биполярни) входа. Неговият аналогов работен диапазон на напрежение е -10 до 10 волта DC Normal и -10. 5 до 10,5 волта DC пълен мащаб. Аналоговият му работен ток диапазон е от 4 до 20 mA нормален и -21 до 21 mA в пълен мащаб. Този модул подобри функционалността на Micrologix, като позволява допълнителен I/O към системата. Това изисква минимално разстояние и може да бъде или монтирана DIN или панел. Модулът комуникира и получава информация за 5 до 24 волта DC мощност чрез интерфейса на шината 1762.

Мениджър продажби: Vicky // RFQ E-Mail:sales7@apterpower.com

Телефон/WhatsApp:+8618030175807// Skype:На живо: 2435ABA439730BAA

keywords: allen bradley 1762 if4 manual;1762 if4 manual;1762 if4 price;micrologix 1762 if4;ab 1762 if4;allen bradley 1762 if4;1762 if4;1762-IF4 pdf;1762-IF4 datasheet

The1762- if4е модул за разширяване от семейството на продукта от 1762 г. This module is a MicroLogix analog Input module that is used with MicroLogix 110{{20}}, 1200 and 1400. This expansion module enables integration and processing of analog signals, carrying information regarding a process variable, to be able to provide a computerized display via Human Machine Interface (HMI), Supervisory Control and Събиране на данни (SCADA), електронни индикатори и други устройства. Той също така дава възможност на системата да внедри контрол върху аналогов процес, увеличавайки точността и точките. Полеви инструменти, които обикновено генерират аналогови сигнали, са предаватели, датчици, индикатори и други устройства. Този аналогов входен модул има пълен мащабен обхват от -10. 5-10. 5VDC и 0-21 Ma с резолюция от 15 бита в биполярен режим. Той има вграден аналог към цифровата схема, използвайки режим на преобразуване на Sigma-Delta. Общата точност на IF4} 1762- е ± 0,32% пълна скала @ -20 É65 ¡C (-4 ¡fé149 ¡F) ± 0.24% Пълна скала @ 25 ¡C (77 ¡F). Този аналогов входен модул е ​​в състояние да приема входни сигнали, идващи от типове сензори, които са 2- проводник и 3- проводници или предаватели, захранвани с цикъл и 4- проводници. Повторяемостта на модула е ± 0,12%, а входната група изолация на 30V AC/30V DC с рейтинг работно напрежение (4) (IEC клас 2 засилена изолация) Тест за типа: 500V AC или 707V DC за 1 мин. 1762- IF4 има вътрешна защита от вход ± 32 mA и входната защита на напрежението ± 30V. Предлага се допълнителна канална диагностика като над или под обхват или състояние на отворена верига чрез отчитане на бита за аналогови входове. Този модул също е снабден с модул захранващ светодиод, който се включва, когато се прилага захранването. Ако се използва с Micrologix 1100, могат да се използват до четири (4) 1762- IF4 разширителни модули. With MicroLogix 1200, Six (6) modules are supported while up to Seven (7) 1762-IF4 may be installed with MicroLogix 1400. This dimension of 1762-IF4 is of 90 x 40.4 x 87 mm (3.54 x 1.59 x 3.43 in.) Height including mounting tabs is 110 mm (4.33 in) and weighs 240g (0.53 lbs.) С тегло 235 g (8,28 унция). Разполага с текущ автобус 40 mA @ 5V DC 50 MA @ 24V DC. Подобно на други 1762 модули, 1762- IF4 изисква 50,88 мм или 2 инча клирънс от всяка страна. Модулът 1762- IF4 има двойка вътрешни превключватели за конфигурация на входния сигнал. Всеки превключвател има вграден селектор, който е зададен индивидуално, за да избере дали ще се използва напрежение или ток сигнал. По подразбиране този модул е ​​зададен на текущия тип входен сигнал. Този модул заема 7 думи, при които 1 -ви четири (4) регистри се използват за съхраняване на цифрово преобразуван аналогов сигнал. Word 4 и 5 се използват за диагностика на модула, докато Word 6 е запазен регистър. Потребителят не е необходимо ръчно да конфигурира тези регистри, тъй като те се генерират автоматично, след като конфигурацията е успешна. Конфигурируемият тип входни данни е за суров / пропорционален формат и мащабиран за PID формат. В създадените регистри са включени общи битове на състоянието за вход и изход, флаг за свръх обсег и поднита на флагове.

Въпрос: 1. Колко от този модул мога да инсталирам във всеки контролер на Micrologix?

О: Ако се използва с Micrologix 1100 до четири (4) се поддържа, шест (6) с Micrologix 1200 и седем (7) с Micrologix 1400.

Въпрос: 2. Мога ли да използвам този модул на верига с захранване на контура?

О: Да, този модул поддържа конфигурация 2 и 3 проводника, която е верига с захранване на контура.

В: 3. Какви са съвместимите типове сигнали към този модул?

A: Този модул поддържа 4-20 ma и -10-10 VDC аналогови сигнали.
